Классические циркуляционные насосы Shinhoo BASIC предназначены для циркуляции воды и водно-гликолевых жидкостей в различных системах отопления — одно- и двухтрубных схемах, системах водяных тёплых полов и смесительных контурах крупных отопительных установок
Серия BASIC относится к базовому классу циркуляционных насосов Shinhoo и отличается простотой конструкции, надёжностью и энергоэффективностью класса B. Насосы оснащены трёхскоростным электродвигателем, что позволяет выбрать оптимальный режим работы в зависимости от характеристик системы и способствует экономии электроэнергии при сохранении стабильной циркуляции теплоносителя
Насосы имеют ротор, изолированный от статора герметичной гильзой, благодаря чему электродвигатель и гидравлическая часть образуют единый узел без уплотнений вала. В конструкции применяются всего две уплотнительные прокладки, а подшипники смазываются перекачиваемой жидкостью, что обеспечивает долговечность и бесшумную работу оборудования

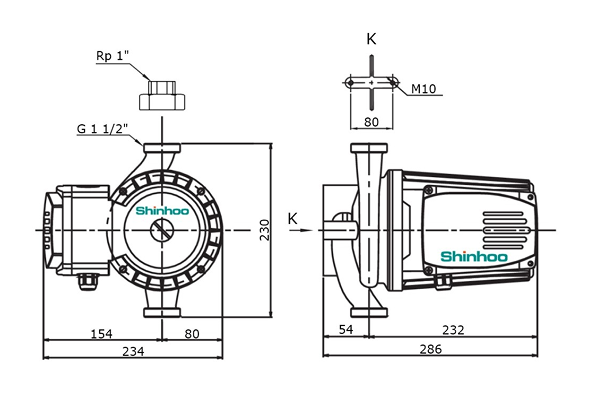

Конструктивные особенности
В конструкции насосов BASIC реализованы проверенные технические решения, обеспечивающие надёжность и долговечность оборудования
- Электродвигатель с короткозамкнутым ротором
- Герметичная гильза статора, исключающая контакт электрических частей с перекачиваемой жидкостью
- Радиальные подшипники из керамики
- Осевой подшипник из графита
- Корпус из чугуна с катафорезным покрытием или нержавеющей стали
- Трёхскоростной электродвигатель с встроенной защитой от перегрева
Клеммная коробка оснащена зажимами для подключения кабеля и компенсатором натяжения, обеспечивающим безопасное подключение. Конструкция насоса упрощает монтаж и техническое обслуживание, а встроенная защита электродвигателя исключает необходимость установки внешних устройств контроля

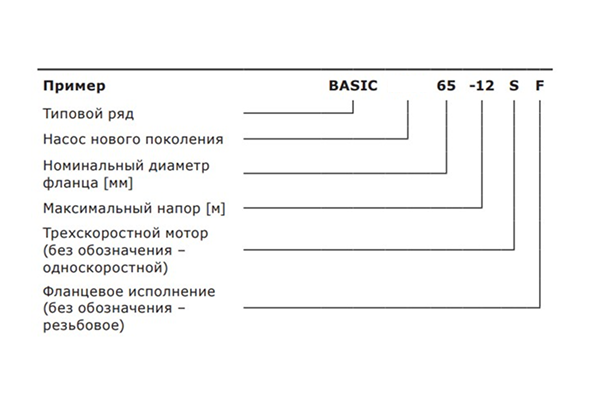

Основные преимущества и особенности конструкции
- Три фиксированные скорости вращения для точного подбора режима работы
- Простое управление и высокая ремонтопригодность
- Низкий уровень шума при эксплуатации (не выше 45 дБ(А))
- Керамические подшипники и графитовый опорный элемент увеличивают срок службы узлов
- Корпус из коррозионностойких материалов устойчив к химическому воздействию теплоносителя
- Встроенная тепловая защита электродвигателя
- Возможность установки в любом положении с горизонтальным расположением вала
Благодаря простой и надёжной конструкции насосы BASIC обеспечивают стабильную работу систем отопления и удобство обслуживания в течение всего срока эксплуатации
Схема системы отопления
Схема системы кондиционирования воздуха
Перекачиваемые жидкости
Насос рассчитан на перекачивание чистых, неагрессивных и невзрывоопасных жидкостей, не содержащих твёрдых включений и волокон
- Водопроводная и умягчённая вода
- Охлаждающие жидкости без содержания минеральных масел
- Температура перекачиваемой жидкости от +2 до +110 °C
- Кинематическая вязкость не более 1 мм²/с при 20 °C
- Температура окружающей среды от 0 до +40 °C
- Температура хранения от –30 до +55 °C
- Максимальное рабочее давление PN 10 (1,0 МПа)
- Минимальное давление на входе: 0,6 бар при 85 °C, 0,75 бар при 90 °C, 1,5 бар при 110 °C
- Работа с жидкостями, содержащими агрессивные добавки, не допускается
- При использовании более вязких теплоносителей рабочие характеристики насоса снижаются
Область применения Shinhoo BASIC
Контуры рециркуляции и бойлерные системы
Используются для возврата нагретой воды в системах горячего водоснабжения и подогрева бойлеров
Обеспечивают равномерный нагрев воды и сокращают время выхода системы на рабочий режим
Радиаторные системы отопления
Насосы BASIC применяются для циркуляции теплоносителя в одно- и двухтрубных отопительных контурах
Оборудование поддерживает стабильный поток жидкости и обеспечивает равномерный прогрев радиаторов и конвекторов в бытовых и коммерческих установках
При необходимости возможна установка нескольких насосов в составе распределительных коллекторов или смесительных узлов
Системы водяного отопления «тёплый пол»
Используются в низкотемпературных контурах для равномерного распределения теплоносителя по петлям обогрева
Насосы поддерживают стабильный напор и обеспечивают комфортный температурный режим поверхности пола
Смешанные контуры отопления
Применяются в сложных схемах с несколькими гидравлическими зонами
Насосы BASIC эффективно работают совместно с гидрострелками, смесительными клапанами и распределительными гребёнками, поддерживая баланс давления и расхода
Благодаря простоте конструкции, энергоэффективности и надёжности насос Shinhoo BASIC является оптимальным решением для большинства бытовых и малых коммерческих систем отопления. Чтобы подобрать оптимальную модель и рассчитать необходимые параметры, свяжитесь с нашими специалистами — они помогут выбрать насос, максимально соответствующий условиям вашей системы и требованиям эксплуатации
